Фрезерные
станки

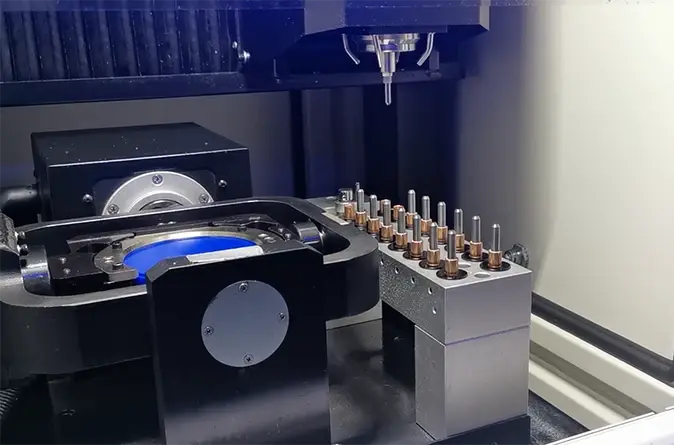

Пятиосевой станок с открытым держателем диска способен выполнять операции с высокой точностью, быстро и эффективно воплощая в жизнь индивидуальный дизайн протезов любой сложности.
Высокое качество обработки поверхности обеспечивается применением высококлассных фрезерных инструментов производства JINY, которые идеально подходят для работы с любыми материалами.
Все компоненты изготовлены ведущими производителями и прошли жесткий многоступенчатый контроль, что является гарантией беспроблемной работы и длительного срока эксплуатации.
Компактное исполнение и современные технологии позволяют обеспечить недостижимую ранее стабильность и жесткость конструкции для изготовления сложных и высокоточных протезов.
Исключительная строение станка с полностью литой чугунной станиной позволяют фрезеровать самые сложные протезы с высокой точностью на протяжении многих лет.

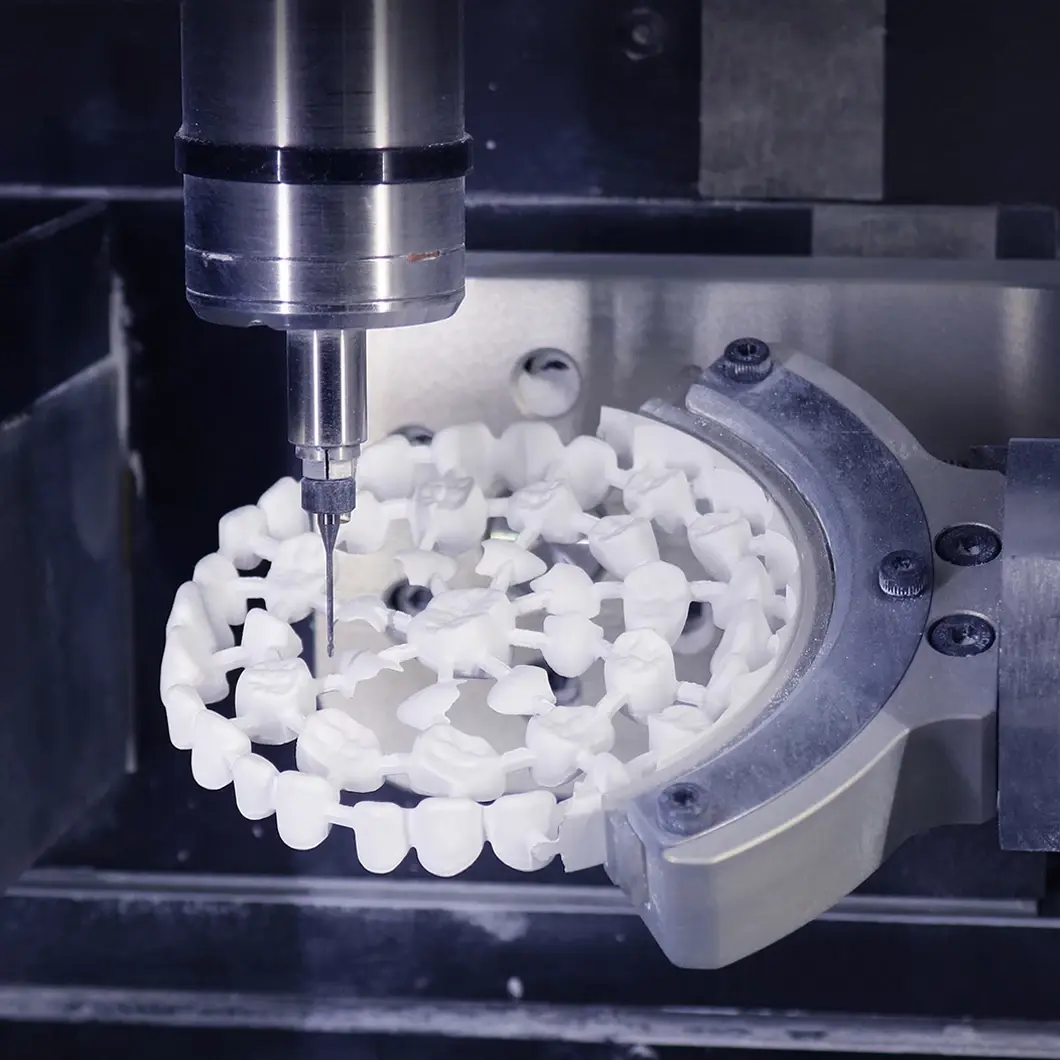

Стоматологические фрезерные станки могут работать на полную мощность круглосуточно без надзора и могут фрезеровать большое количество трудоемких реставраций, таких как модели, шины или протезы.
Преимущества
- Пятиосевой
- Интегрированная сухая обработка
- Обработка всех основных материалов, используемых в стоматологической промышленности
- Угол наклона оси B до 30°
- Магазин инструментов на 10 фрез
- Скорость вращения шпинделя до 60 000 rpm.
- Интегрированный ПК с сенсорным экраном
- Сервомоторы на всех осях
- Возможна фронтальная обработка изделий (ось В в положении 30 градусов, С-холдер)
- Автоматическая калибровка станка

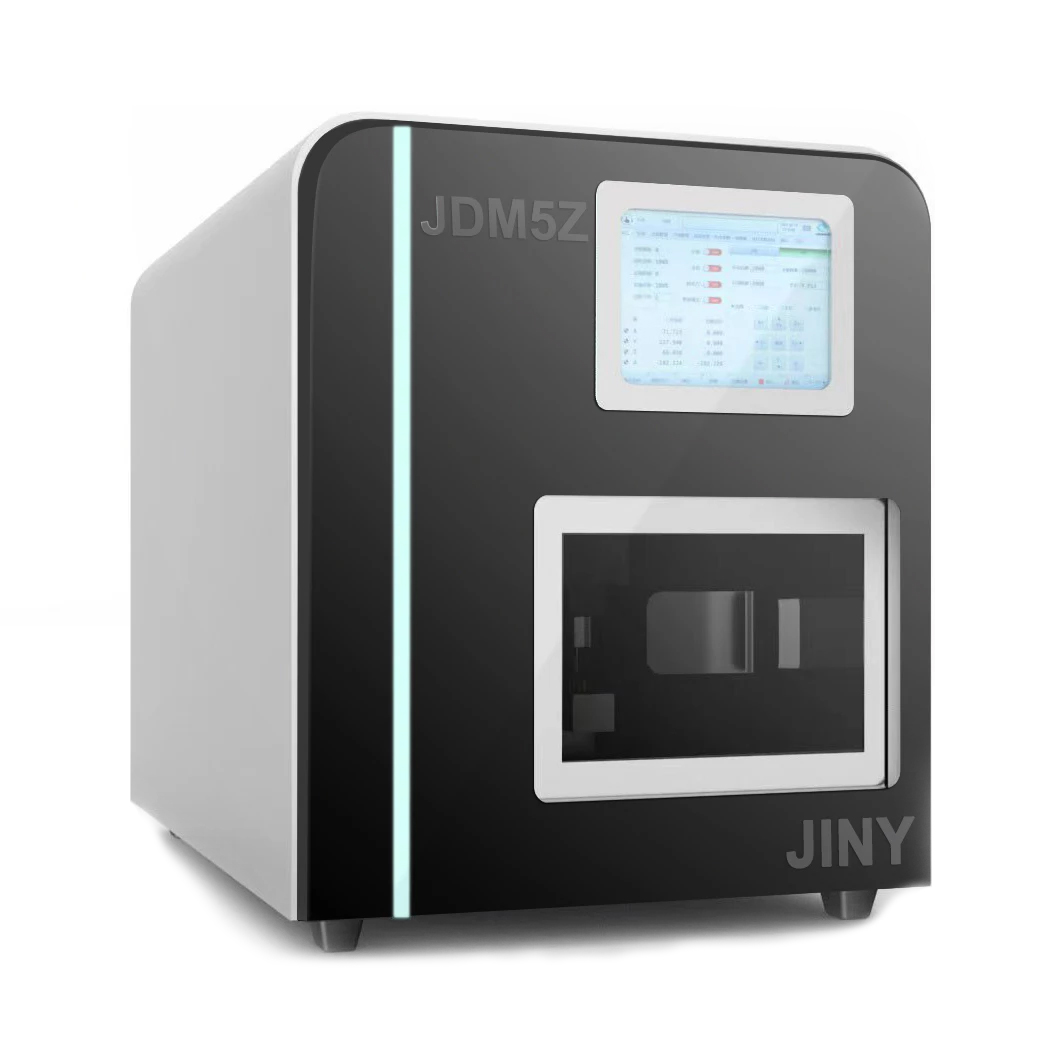

название | JDM5Z | |
ось | Пятиосевой | |
Размер | 585*585*705mm | |
Количество инструметов | 4 | |
Входное напряжение | 220V | |
Мощность шпинделя | 0.8kw | |
Мощность | 3kw | |
Метод охлаждения шпинделя | Oхлаждение воздухом | |
Вес | 214kg | |
Модель | Сухая обработка | |
Скорость вращения | 3000-60000pm | |
Обрабатываемые материалы | Цирконий, Wax, PMMA и др. | |
ось A | 360˚ | |
ось B | ±30˚ |

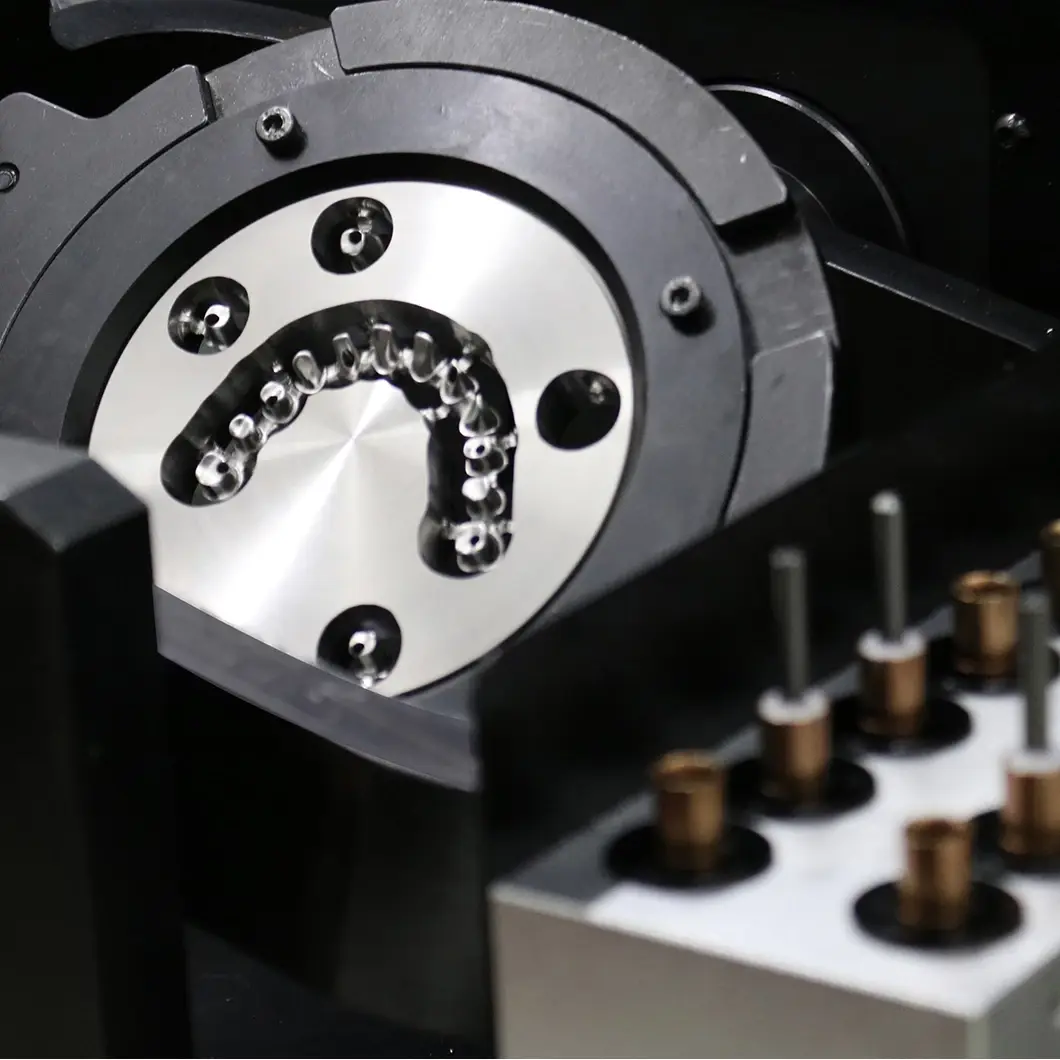

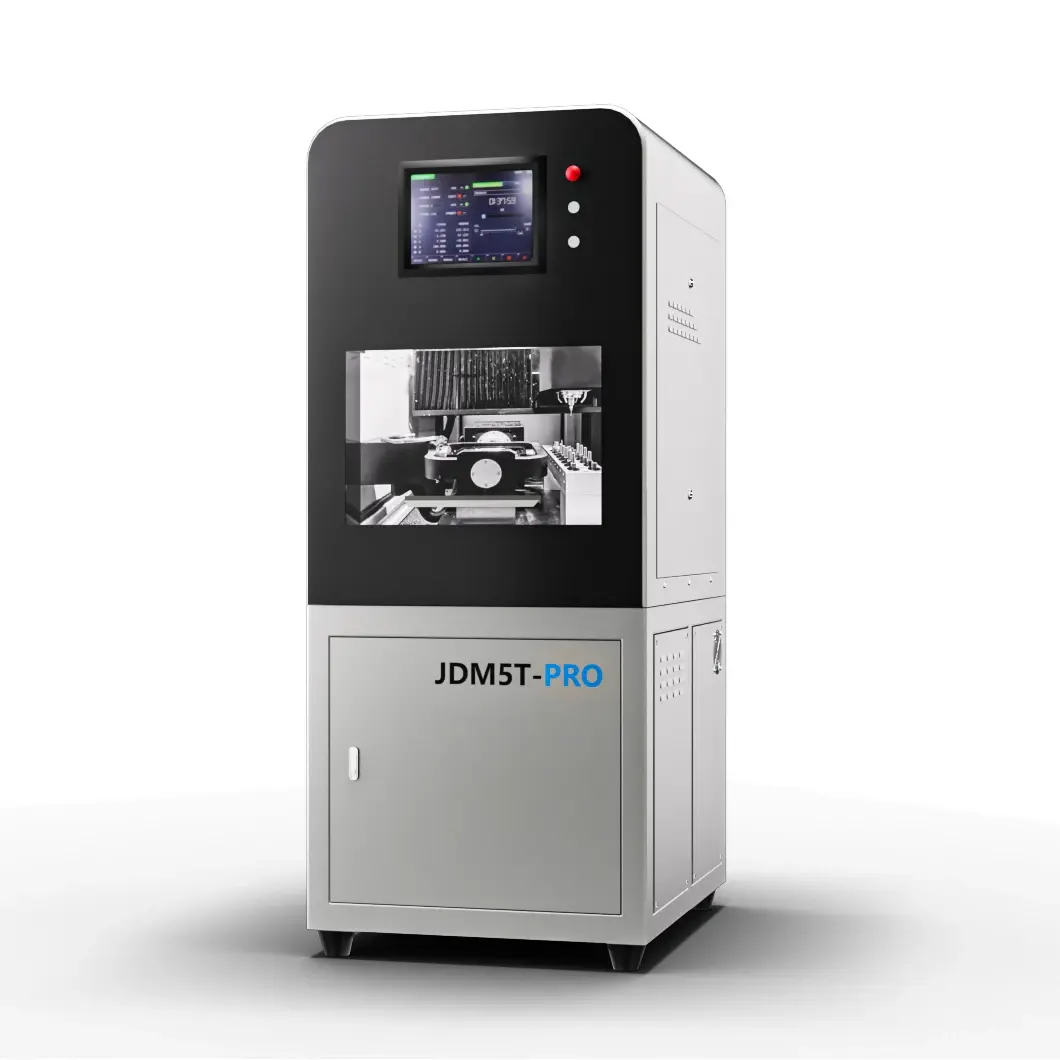

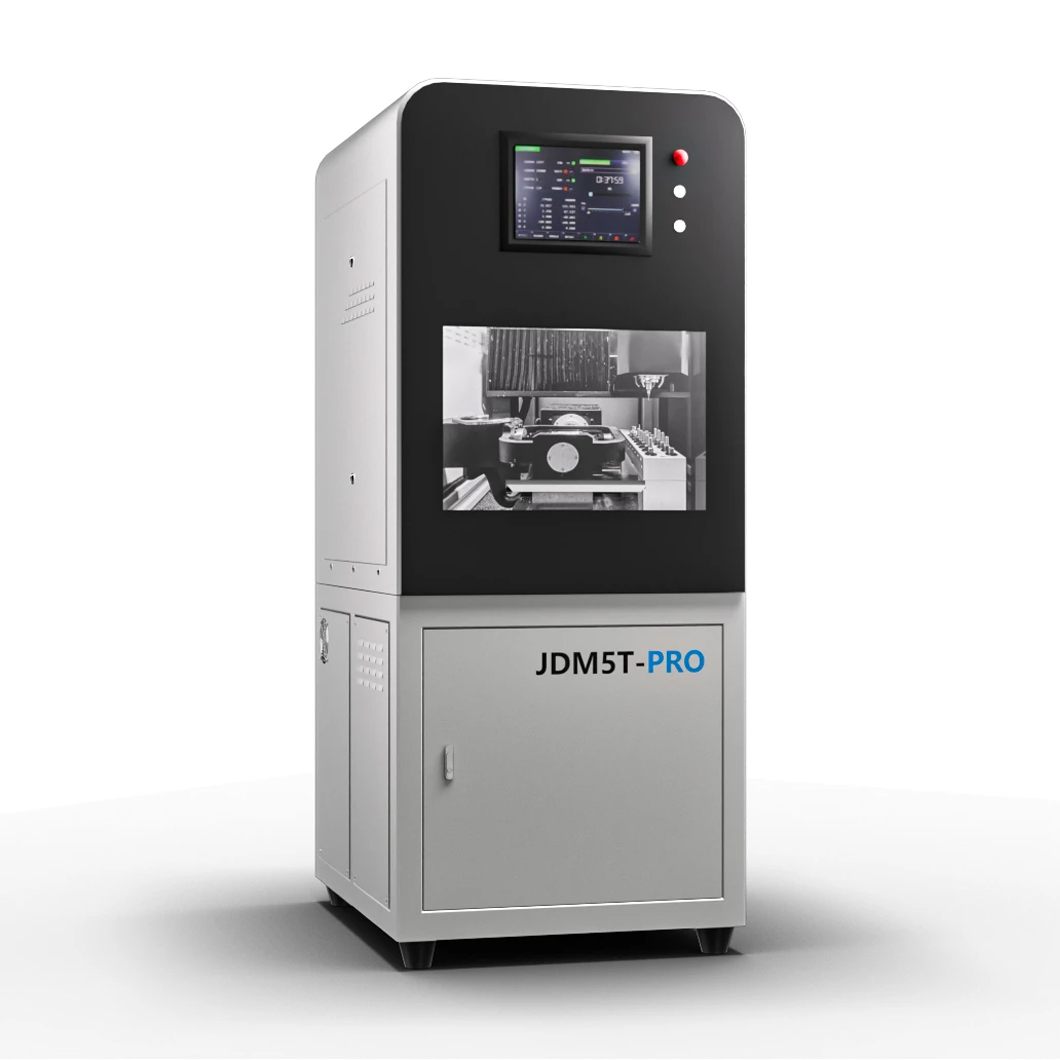

Фрезерный станок JDM5T Pro использует чугун Meehanite в качестве основного структурного материала, а также благодаря цельному корпусу не требуется сварка, что делает фрезерный станок намного тяжелее, но более устойчивым при фрезеровании титана и кобальт-хрома.

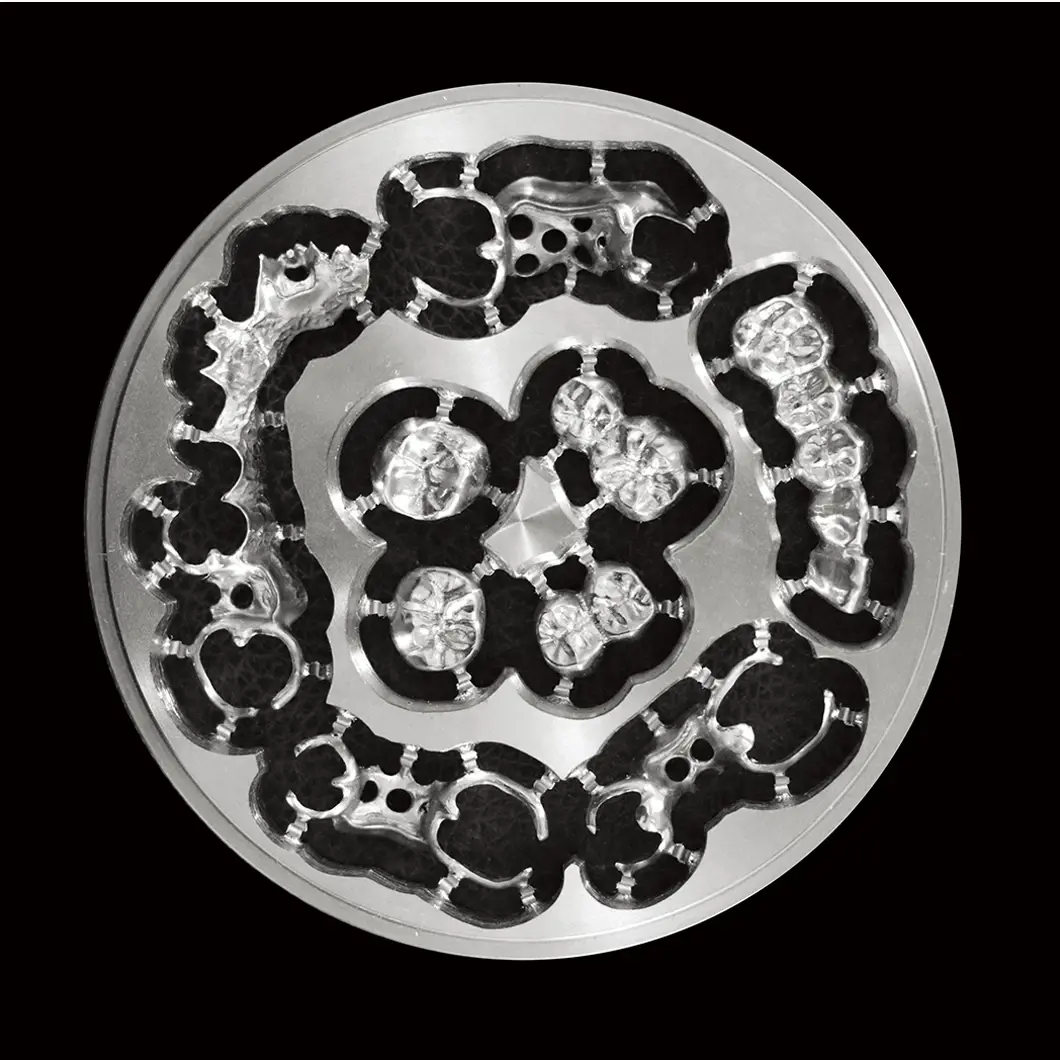

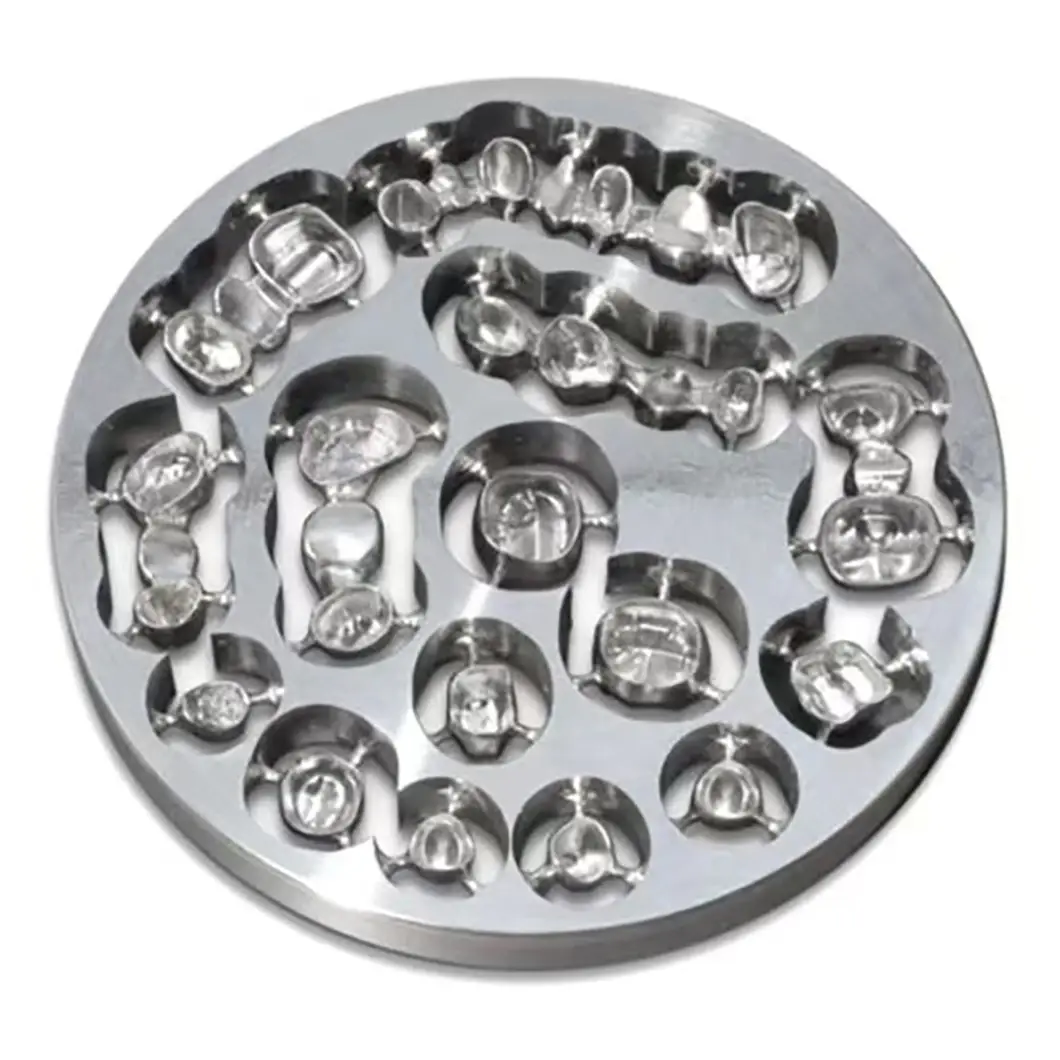

Он может фрезеровать различные реставрации, такие как мосты на имплантах (мостовые протезы All-on-4 и All-on-6), балки на имплантах, титановые коронки, титановые абатменты предварительной фрезеровки, каркасы и т.д.
Высокое качество обработки поверхности обеспечивается применением высококлассных фрезерных инструментов производства JINY, которые идеально подходят для работы с любыми материалами.
Все компоненты изготовлены ведущими производителями и прошли жесткий многоступенчатый контроль, что является гарантией стабильной работы и длительного срока эксплуатации.
Технические параметры:
Программное обеспечение: MillBox / HyperDent
Питание: Однофазный ток, 220 Вольт
Максимальная мощность: 5,0 кВт
Мощность шпинделя: 2,5 кВт
Количество осей: 5
Область фрезерования: XYZ: 165.5/108/108 A: 360°, B: ±30°
Тип фрезерования: Влажное, сухое.
Макс скорость шпинделя: 60 000 об/мин
Тулбокс (количество фрез): 28 фрез
Смена фрез: Автоматическая
Охлаждение шпинделя: водяное
Обрабатываемые материалы: Металл (Co-Cr, Ti), диоксид циркония (Zirconia), пластик (PMMA), воск (wax), glass ceramic, hybrid ceramic и другие материалы.
ДxШxВ: 810x725x1670 мм
Вес: 720 кг.
Технические характеристики

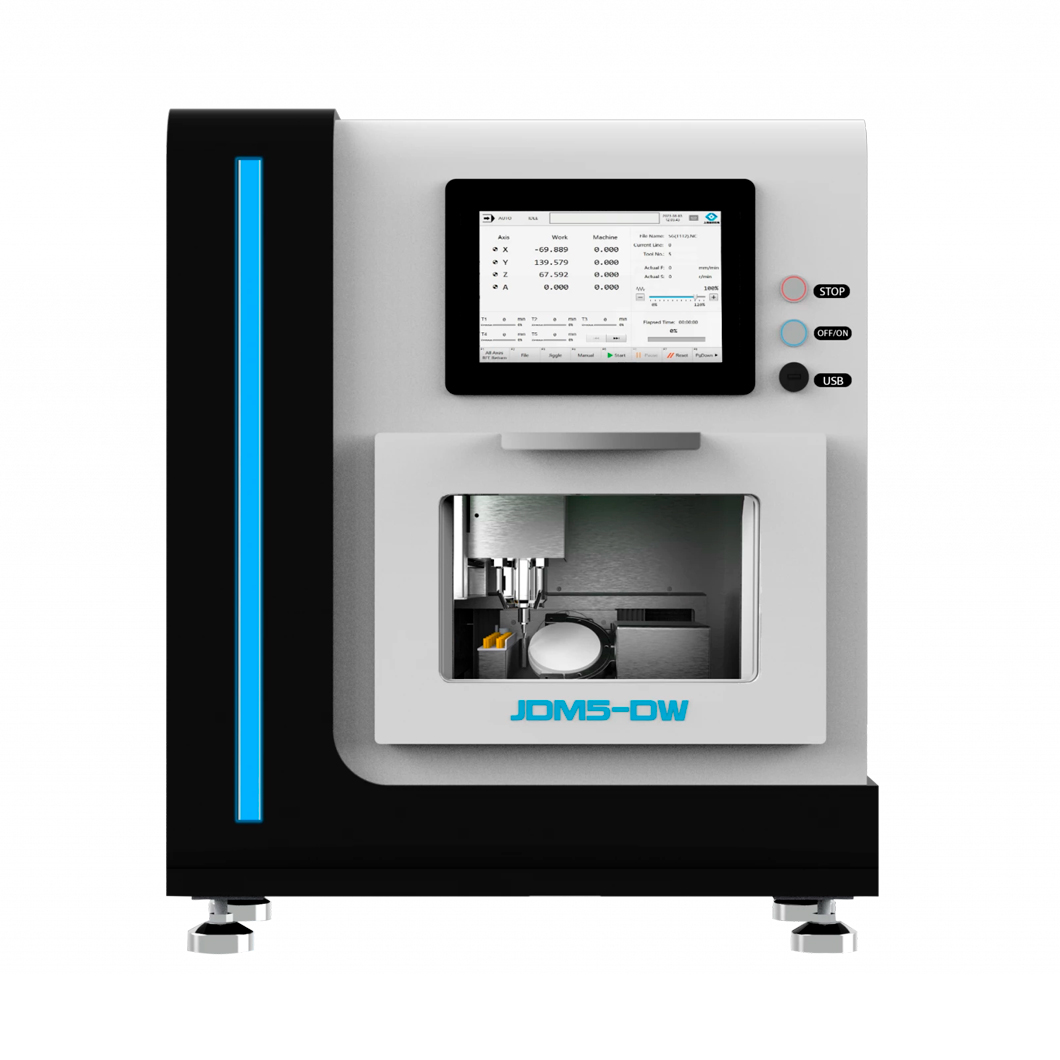

- Модель: JDM5DW
- 5-ти осевая обработка
- Размер станка: 710*625*770 мм
- Количество инструментов: 14
- Входное напряжение: 220V
- Мощность шпинделя: 1.8kw/2.5kw (на выбор)
- Мощность станка: 4 кВт
- Режим охлаждения шпинделя: Водяное охлаждение
- Метод фрезерования: Мокрое и сухое фрезерование
- Скорость вращения шпинделя: 3,000-60,000 об/мин
- Материал фрезерования: PEEK, HPP, титановая коронка, абатмент premill, стеклокерамика, диоксид циркония, титан, съемный протез
- Ход осей X/Y/Z: 165,5/108/93 мм
- Ось A360˚
- Ось B±30˚, +90˚
- Вес станка: 234 кг
Технические характеристики
Количество осей | 5 |
Режим фрезерования | влажный и ухой |
Совместимые материалы | цирконий, PMMA, HPP, PEEK, титановый диск, стеклокерамика, зубные протезы и premill-блоки |
Толщина обработки | 10-35мм |
Аксессуары | Рабочий стол, водяное охлаждение и резервуар для воды |
Точность позиционирования | ± 5 мкр |
Система линейного привода | Линейные направляющие и ходовой винт |
Система привода вращения | Волновой редуктор |
Зажимная система | Система фиксации нулевой точки |
Система управления | Встроенная система ЧПУ и серводвигатель переменного тока |
Размер | 590×730×820 мм |
Вес | 180 кг |
Устройство для смены инструмента | 18 фрез |

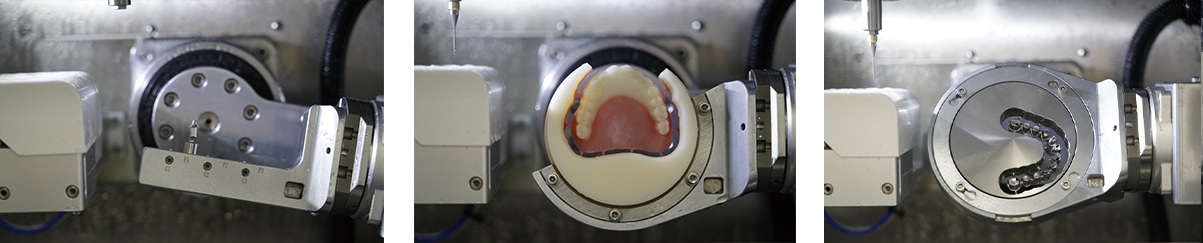

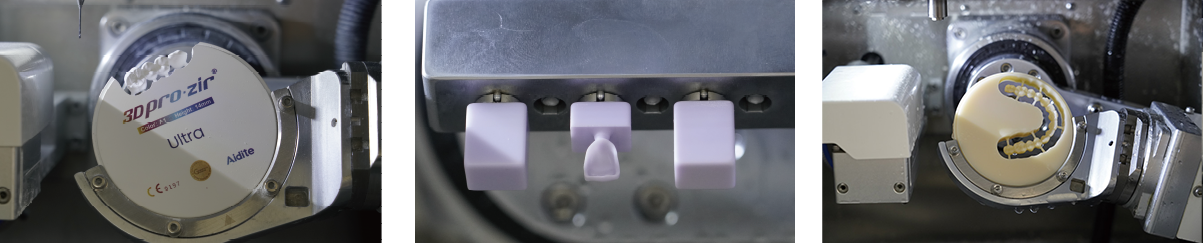

Фиксатор | Дисковый зажим, зажим типа C и блочный зажим |
Время обработки | • Коронка: ≤ 15 мин • Premill-блоки: ≤ 20 мин • Стеклокерамика: ≤ 20 мин • Полный протез: ≤ 3 ч |
Область вращения | • XYZ: 180×110×100 мм • A-ось: ±361° • B-ось: ±30° |
Шпиндель | • Мощность: 2500 W переменного тока • Охлаждение: водяное • Скорость: 60 000 об/мин • Цанговый зажим: 6 мм |
Электропитание и воздух | • Источник питания: однофазный переменный ток • Напряжение 220 В, 50/60 Гц • Мощность: 3 кВт, 15 А • Давление воздуха: 6 бар |

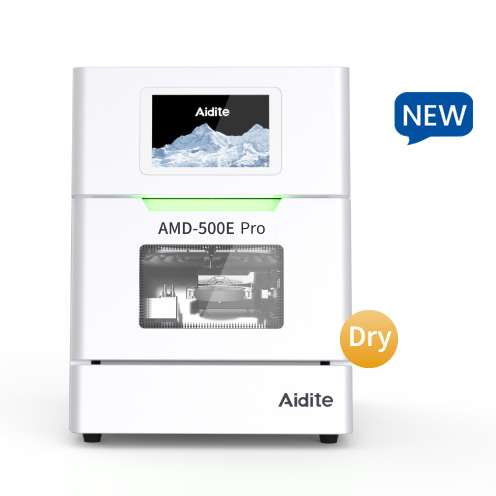

Технические характеристики
Базовая конструкция | Авиационный литой алюминий |
Тип фрезерования | Сухой |
Емкость магазина для фрез | 8 |
Защита от пыли | Цельный силиконовый уплотнитель |
Диаметр используемых дисков | 98 мм |
Толщина обработки | 10-35мм |
Обрабатываемый материал | Цирконий, ПММА, воск, PEEK, HPP, мягкий металл |
Система CAM | Открытая CAM система |
Угол обработки | Может пилить вестибулярную сторону под углом 90° |
Время обработки | Полная анатомия меньше 15 мин и моста меньше 3 часов |
Размер | 520×685×757 мм |
Технические характеристики
Количество осей | Пять осей |
Тип обработки | Коронка/мост, балка с опорой на имплантат, мост с винтовой фиксацией, абатмент, локатор |
Режим фрезерования | Влажный/Сухой |
Фрезеруемый материал | Титановый диск, кобальт-хром, премирование, стеклокерамика, PEEK, ПММА |
Толщина материала | 10-25 мм |
Крепеж | 98 мм/блок |
Точность повторного позиционирования | ±5 мкм |
Система линейного привода | Высокоточный линейный направляющий блок |
Система вращательного привода | Высокоточный редуктор |
Внешние размеры | 750*885*1663 мм |
Масса | 500 кг |
Устройство смены инструмента | 25 |
Гладить | Оси X,Y,Z: 320*120*130 мм Ось A: 360° Ось B: -110°, +30° |
Шпиндель | Мощность: 2,5 кВт Способ охлаждения: водяное охлаждение Скорость: 60000 об/мин Размер патрона: 6 мм |
Вход | Электропитание: AC220 В 50 Гц 60 Гц Мощность: 3,8 кВт Давление воздуха: 0,6-0,8 МПа |
